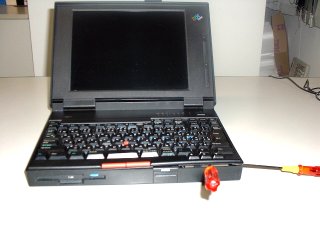

先の薄いマイナスドライバーでケースをこじ開けようとして
いるところです。一本でもできますが、予め下の画像で、
かみ合わせの爪のある位置を確認しておいてください。

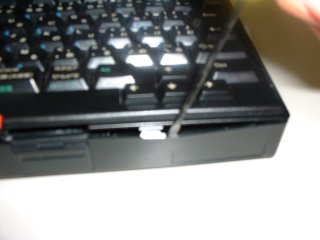

ドライバーを挿入している部分のクローズアップです。やはり
ここら辺りからがやり易いようです。

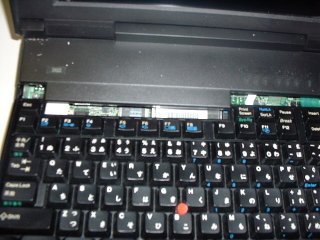

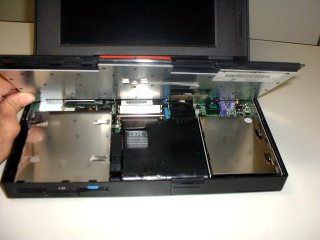

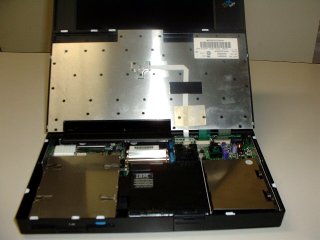

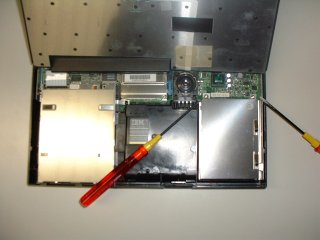

キーボードは上図のように跳ね上げることができます。面倒を
避けるため、システムボードとキーボードを接続するシート状の
ケーブルが外れないように注意してください。左からFDD、バッ
テリーのホルダー部(バッテリーの装着は底面側から行います)、
HDDとなっています。
噛み合わせ用の爪のある位置(キイーボードKB側とケース側)を白く
着色しています。キーボードを上げるためには、マイナスドライバーで
こじって、この噛み合わせを解く必要があります。
HDDとそれにかぶさっているカバーは前部の2個所のネジでシス
テムボードに固定されています。このネジを緩めてHDDをとり
出します。

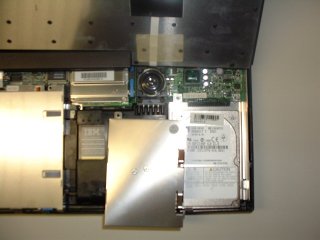

ディスクカバーの下にHDDがあります。本来ディスクカバーとHDD
は一体ですが、このマシンではHDDを換装した時にHDDをカバー
に固定せず、システムボードのコネクタだけでHDDを固定していた
ため、カバー前部のネジを外しただけで、こういう状態になっていま
す。HDDも手で手前に押して、コネクタから外れた状態になってい
ます。私が何回かやった経験では、HDDをカバーに固定した状態
では、システムボード側のコネクタとHDDのピンの位置が合わず、
固定しにくいケースが幾度もあったので、最終的にはカバーにHDD
を固定しないことにしています。

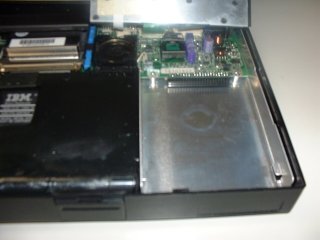

HDDを取り出した後の画像です。黒いものは画像では穴が潰れ
てしまっていますが、IDEのコネクタ部です。

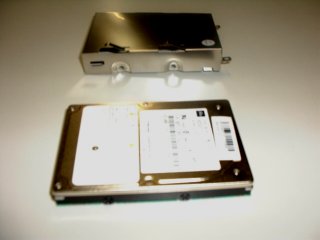

ディスクカバーとHDDの画像です。ディスクカバーは新しいHDD
では標準的な外ネジ用の穴は開いていません。したがって、
最近のHDDを使う場合は、カバーをHDDに固定しない、あるいは
カバーに細工して穴をあける必要があります。固定しなくても実
害は多分無いと思います。
ディスクカバーとHDDの固定の様子を裏からみた画像です。
ネジ穴は内側にしか開いていません。
キーボードを戻すときに、ディスプレイ側の出っ張りの下にスライド
させるような形ではめ込みます。
手前側がうまくはまらない場合は、外す時と同様に、ドライバーで
少しケース側を外側に広げてからはめるといいでしょう。
以上で作業終了です。
