全景です。
ディスプレイを閉じたところです。従来のB5モデルとの比較は こちら
通称6段キーボードと呼ばれる、PgUp/PgDnがFnと他の
キーの兼用になるといった従来のThinkPaDと比べると大
幅な変更が行われたキーボードです。その代り、キートッ
プのサイズは大きめになり、指の太い外国人でもストレス
を感じないワールドワールドなモデルにもなりました。
左側面です。モデム、FDD、SOUND、PC CARD等があります。
FDDのカバーは着脱式ですが、ここでは外した状態です。

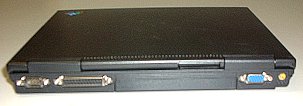

背面です。RS-232C、パラレル、CRT等があります。一番右が
ACアダプターです。

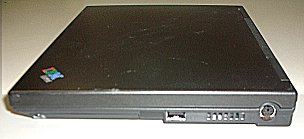

右側面です。USB、KB/Mouseコネクタがあります。
手前左がHDD(ディスクパック)をずらしたところです。奥の
方はバッテリーです。青い円の個所はメモリ増設の際に
外すネジの位置です。
増設に関係するネジの場所です。手前左側の3箇所の
円印がHDD関係、右よりでより奥の方にある四角い3ヶ所
がメモリ関係です。
メモリ増設をするためには四角の印の三箇所のネジを外します。
メモリのマークがあるので場所は判ると思います。
キーボードを起こしたところです。奥の方を爪等にひっかけて
起こします。
右上のメモリソケットにDIMMを装着します。右側の絵の円で囲んだ
位置にあるラベルはキーボードのバージョンを表すようです。
左が21JのS/Nの若いもの（数字）のKBのラベル、右が21Jのアルファベット
混じりのS/Nのものと35Jのラベルです。初期の21Jではキーボードに
関するクレームが結構ありました。

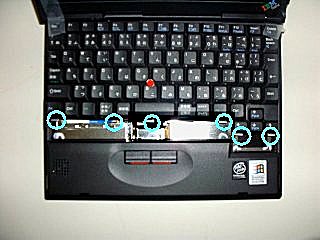

キーボードをはめるときは、円の個所の爪をうまくケース側の
穴にすべる込ませる必要があります。キーボードがばたつか
ないようにするためにきちんとはめてください。
この状態で、底部のネジをしめます。平らに置いてしまうと、キー
ボードが浮いてしまい、うまくネジが噛み合わない場合があります。
大容量バッテリーを装着した状態が上のマシンです。
上が大容量バッテリー装着状態です。
大容量バッテリー装着時の角度の比較です。

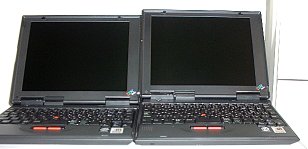

キーボード打鍵位置の比較です。大容量バッテリーを装着する
ことでキーボードに角度が付き、また底部のファンの放熱性も
向上すると思われます。

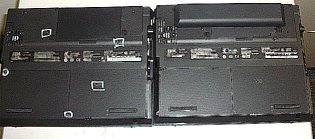

大容量バッテリーを装着した状態の底部の比較です。
標準のバッテリーと大容量バッテリーの比較です。大きい
方が大容量バッテリーです。
ACアダプターとFDDを追加する予定です。ACはスリム56Wですが
他のマシンが1.3Aとあるのに対して1.2Aと書いてあります（TP390
Xでも同じものがありましたが)。保証するものではありませんが、秋
葉原でジャンクとして売られている35Wのものでも自分のところでは
動いています。FDDは他のサブノート、TP560/600系と同じコネクタ
ですので、それらとの流用が可能です。
