| 2000/11/06作成 |
ThinkPad 360シリーズ、ThinkPad 370C、ThinkPad 750C/Cs,75xシリーズ共通の ディスクパックは秋葉原でジャンクで売られていることもありま す。これを使ってThinkPad 760に流用するためのヒントです。実際に 認識させた訳ではありません。一つはMaster/Slaveのピンのこ とが引っかかっているからです。ThinkPad Clubでは換装報告が ありますので、最悪HDDのMaster/Slaveのピンを折ればなんと かなると思います。なお、大部分はThinkPad 360/75xのHDD換装の記 事とダブります。 |

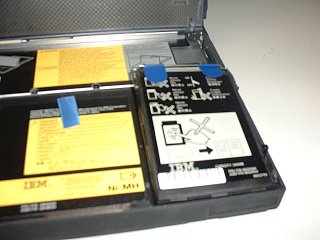

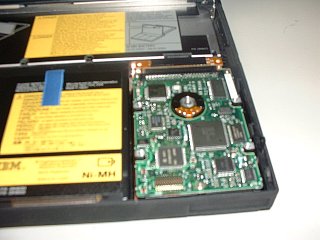

 ディスクパックです。奥の下側にシステムボードへのコネクタがあり ます。  シールに隠されたネジを露出させ、ネジを外します。ワッシャーが ネジ穴の下にありますので、ネジを外した時に無くさないよう注意 してください。ネジは円の印の中にあります。  プラスティックのケースは、爪の噛み合わせで上側と下側が固定 されています。結構固いので、先の薄いマイナスドライバー等で こじあけます。上の図では隙間にドライバーを挿しこんでいるところ です。上下がどういう風にかみ合っているか考えて、ドライバーを 挿入する位置を決めてください。  片面の噛み合わせを外したところです。  片面が開いたら、結構力を入れて上へ剥きます。  両サイドを外したところです。  完全にバラすと上のようになります。  HDDを取り出します。これも力がいる場合がありますが、基本 的にはネジ留めされていないので取れるはずです。  取り出したHDDを正面から見た図です。  テープを剥がします。  HDDからコネクタを外します。Master/Slaveの2列まで コネクタに入る事が判るといいのですが。画面左側の 2列のピンです。 HDDのMaster/Slaveのピンはそのままの状態でとりあえ ずThinkPad 760に装着してみてください。174エラーが出たり、H DDが無いと認識される場合はMaster/Slave用の2列のピ ン折りを試してみてください。  左がThinkPad 760のディスクパック、右がThinkPad 360/75x用です。厚さも 違いますし、横幅も少し違いますので、そのままでは流用でき ません。  ThinkPad 760シリーズに使えるディスクパックとの比較です。 上2つはマイクロテックのThinkPad 760用ディスクパックです。 下左がThinkPad 760用、下右がThinkPad 360/75x用です。横幅の 違いが判ると思います。   ThinkPad 360/75x用のディスクパックをThinkPad 760シリーズに流用するには HDDとコネクタ部だけでHDDとして使うしかありません。ThinkPad 360/75x のケースを削って入るようにするのは大変そうです。  上図のようにそのままでは入りきれません。 暇があれば、手持ちのThinkPad 765D,760L等でどうなるかのテストをして みたいとは思いますが、とりあえずヒントまで。 |
