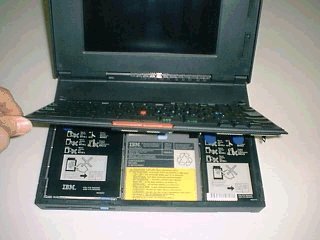

ディスクパックです。奥の下側にシステムボードへのコネクタがあり
ます。



シールに隠されたネジを露出させ、ネジを外します。ワッシャーが
ネジ穴の下にありますので、ネジを外した時に無くさないよう注意
してください。ネジは円の印の中にあります。

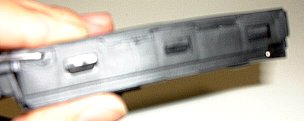

プラスティックのケースは、爪の噛み合わせで上側と下側が固定
されています。結構固いので、先の薄いマイナスドライバー等で
こじあけます。上の図では隙間にドライバーを挿しこんでいるところ
です。上下がどういう風にかみ合っているか考えて、ドライバーを
挿入する位置を決めてください。



片面の噛み合わせを外したところです。



片面が開いたら、結構力を入れて上へ剥きます。

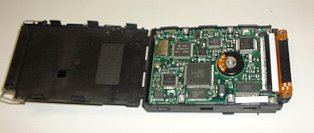

両サイドを外したところです。



完全にバラすと上のようになります。



HDDを取り出します。これも力がいる場合がありますが、基本
的にはネジ留めされていないので取れるはずです。



取り出したHDDを正面から見た図です。



テープを剥がします。



HDDからコネクタを外します。Master/Slaveの2列まで
コネクタに入る事が判るといいのですが。画面左側の
2列のピンです。



HDDのタイプを調べて、必要に応じてピンを折ってください。
この後は、逆の手順でディスクパックを組み立てていきます。



HDDのコネクタから出ているケーブルのネジ穴と、ケース側の
ネジ穴とを合わせてネジ留めします。ケース側にはワッシャー
をはめておいて。反対側からネジを締めます。



上の画像を下から見た画像です。円の印の中にワッシャーが
はめています。



噛み合わせは結構力を入れて合わせていきます。



押さえつけているところです。



できあがったディスクパックを装着して終了です。
