| ThinkPad 310/E,315D/EDから成るThinkPad 310シリーズはディスクパック 式のHDDのため、HDDをより大容量のディスクパックに交換 する事が容易です。しかし、純正やサードパーティのディスク パックは高価ですので、保証が必要な業務用以外では、標準 のディスクパックの中のHDDを交換して使うのが普通になるは ずです。ここでは、その換装手順を記録しています。 使用できるHDDは12.5mm厚までで、容量は8GB未満(実質6.4 GB)です。8GB超を装着してもWIN9xではFDISKで8055MBまで しか認識されません。 BIOSだましツールや、BIOSを使わないWindows2000では8GB の壁を突破することも可能なはずですが、マシンスペックから Windows2000はCPUを換装しない限り非現実的です。 BIOSだましについては、ThinkPad資料館のコラムのHDD関係の 中に動作テストや手順を書いていますので、参考にしてください。 |

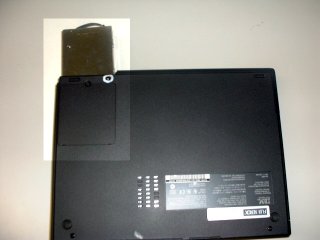

 底面です。右側の白で着色した円印の位置のネジを外して、 HDD収納部の蓋を少しずらした状態です。 |
 HDDを取り出しているところです。ディスクパック形式で、引っ張り 出すための取っ手用の紐がついていますので、取り出しは簡単です。 |
 ディスクパックを取り出したところです。 |
 ちょっと細部が見難いのですが、コネクタは確か下半分に あったはずです。あやふやですので、ディスクパックを装着 するときは、一度中を確認してください。 |

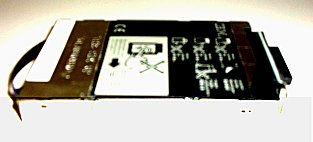

 ディスクパックです。前に接続用コネクター、上下からHDDにかぶ せる形をとっています。HDDはネジで固定されておらず、カバーの 組み立ては両面テープが使われていました。このディスクパックは 既に以前、中を換装しているので、オリジナルの状態は判りません。 |
 正面からみたディスクパックです |
 先の細いマイナスドライバーで上下のカバーの噛み合わせ部を 狙って少しこじ開けます。力がいるかもしれません。 |
 ドライバーでこじあけて少し隙間が開いたら指で押し上げます。 |

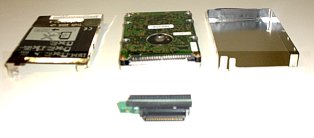

 ディスクパックを構成するパーツを並べてみたところです。 |
 各パーツを正面から見た図です。HDDの上下の位置(腹が上) コネクタの取りつけ位置等、注意が必要です。 |
 コネクター部のクローズアップです。Master/Slaveの 端2列がコネクタからはみ出しています。また本体に 接続するコネクタ部分は、＿|~~~~といった形になって いるのに注意してください。 |
 ディスクパック背部の紐の噛み合わせです。紐がある 方が内側になり、外側にくるカバーの隙間から外に出します。 |
 不鮮明ですが、ディスクパックの正面です。上が広い台形に なっています。ただ、本体に装着するときは、マシンをひっくり 返しているので、中でどうなっているかが定かでありません。 この状態で突っ込めばいいのか、上下ひっくり返すのかが 記憶だけではあやふやなので、作業をする時は注意してください。 |
ディスクパックを装着します。ディスクパックのコネクタの位置と 本体側の位置を必ず確認して装着してください。入らないと思っ た時は無理に押し込まず、一度取り出して、上下の向きを確認してください。 |
スライド式のふたを閉めて、ネジで留めれば完了です。 |
