ThinkPad 240 Series/i1124 のHDD換装



ThinkPad 240シリーズのHDD換装手順を載せたページです。ネットでもまだ現役
ユーザーがいらっしゃるようですが、わざわざ載せるほどのものでもないので、
サイトの容量が厳しい場合は削除する予定です

2000/11/12作成
ThinkPad 240のHDD換装は簡単です。当初発表されたモデルではディスクパック式では
ないという話でしたが、モデルが追加された際にオプションとしてディスク(HDD)が
用意されましたので、ディスクパックというようなものではないと思いますが、交換
はメーカーも認めているという事になります(もちろん動作保証は純正オプションだ
けだとは思いますが)。業務用とかで保証が必要な場合を除けば、基本的にはHDD
を取り外して、入れ替えるだけで容量アップが可能です。厚さが9.5mm以内であれ
ばどれでも使用可能なはずです。8.45mmとかだとモバイルが多いような場合によ
っては、嵩上げ兼クッションになるスペーサーも検討した方がいいかもしれませんが
通常は大丈夫だと思います。容量的には10GB以上での換装実績がもあります。

ThinkPad 240ですが、後継のThinkPad 240X/ThinkPad i1124等でも同じです。
ThinkPad 240Zは実機を入手していないので判りません。HMMあるかな？



底面の円の印の個所のネジを外します。



ネジを外したら、カバーを外側にスライドさせます。

　

ディスク(パック)を取り出したところです。

　

ケースのカバー部との分離には円印の位置のネジを手前と反対側、合計4つ外します。

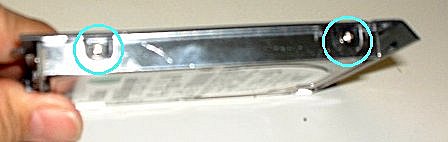

HDDを囲うステー部分と分離するためのい外すネジの位置を
正面からみたところです。



ケースのカバー部とHDDとそれを囲うステー部分は円印のネジを
外して分離します。

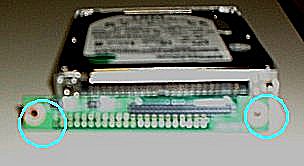

コネクタは円印の個所でHDDを囲うステー(金具)に連結
されています。このネジを外して、HDDをコネクタが付いた
状態ごと、ステーかた分離します。



円印の個所のネジを外してステーから外したところです。



コネクタが外れたところです。



HDDとステーの位置関係です。



HDDとコネクタです。



HDDからコネクタを外します。また、同じように新しいHDDに装着します。
Master/Slaveのピンにはコネクタが入らない点に注意してください。



カバーを内側にスライドさせるようにして閉め、ネジを留めればHDD換装は終了です。
