（左）13"CRTの5530V28
家庭向けのPS/55Z 5503Uの愛称は「鉄仮面」
(右)12"CRTの5530T
家庭用のPS/55Z 5530Z SXと同じ筐体ですが
5530Tは拡張バスが32bit対応となっています
(左)5530Tと(右)5530V

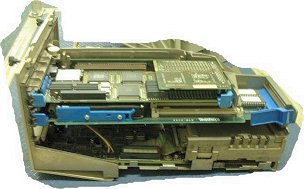

カバーを取り外したもの
正面のラベル。南無南無...
当時はリコーがOEMで出していました。
どちらもコインで開ける事ができました。

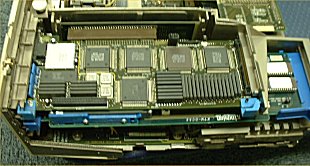

VRAMを拡張して内蔵HDDは取り外してあります

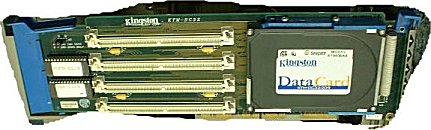

標準のESDIのHDDの代わりに、MCAバスに
キングストン製HDDカードを装着していました。

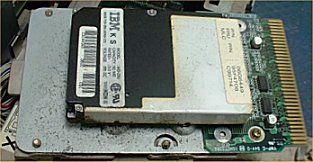

HDDはESDIという規格でした。
KingstonのDATA CARD搭載HDDは209MBでした
思いっきりぶれてますが、右がIBM486SLC2、左が387SX
です。IBM486SLC2のコンパクトさが目立ちます。
下のが387DXで、98-xxxxと記載されます。
ジャンクで買ったので98のパーツだったのかも
5530TはUGTの386用UpgradeKitでIBM BL3-20/60が
搭載されていました。ベンチマークは当時のNIFTY
のログにあるはずですがどうだったｊか。
ブルーライトニングについては前述のサイトの下記ページを参考に。
あの頃は燃えたなぁ (遠い眼)
386 Processor Upgrade
http://www.asahi-net.or.jp/~fa8t-sngw/Interposer/386_upgrade.html
増設SIMMは取り外し済みでした。8MBでは
PC/AT用72pin(パリティ付)が流用可能でした。
SIMMの着脱の際にスピーカーを取り外す
必要がありました。
当時は機種専用SIMMの時代でした。
DBCD DISPLAY ADAPTER/J
ついては前述の参考サイトが詳しいです。
当時はビデオ回路はシステムボードに作りつけで
交換するなんて考えのなかったPC98全盛の時代でした。
PS/55で延々と使われてきたJDOSは
24ドットの綺麗な緑の文字が目に優しいOSでした。

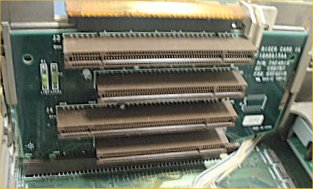

5530Vは外部16bitのCPUを搭載していたので、MCA
スロットも16bit用です。
5530Tは32bitBUS用のスロットを持っていました。

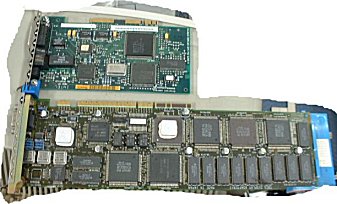

一番上がビデオカードでDA-Jとはタイプが違います
ビデオ用のスロットは微妙に他のカードスロットと
ずらしてあって、誤装着できないようになっていました。
画像記憶拡張kit(VRAM)です。512K→1MBとなりました。
他の機種では1MB搭載でしたので、カード長を抑えるため
コストダウンも兼ねて標準では512Kとなっていたようです。
特殊な端末用途や画像処理用以外は不要でしたから。
専用のものが使用されました。
