TP760Lの全景です。ディスプレイの額縁部分が多少
広めになっています。

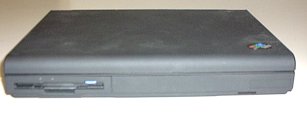

正面です。FDDが正面いにあります。

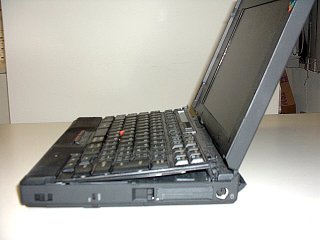

左側面です。チルトアップキーボードと電源スイッチが
あります。

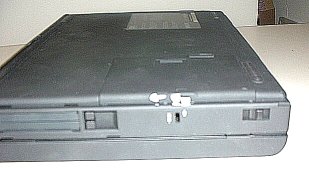

背面です。CRT、パラレル、RS-232C、AC等があります。
右側面です。PC CARDスロットとKB/Mouseコネクタがあります。

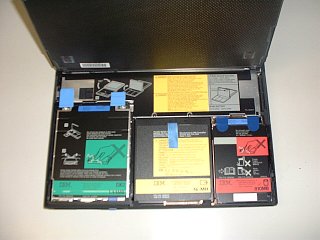

弁当箱スタイルを踏襲していて、オプションはKBを上げることで
交換できます。メモリは底部に移動しています。緑がFDD、黄色
がバッテリー。赤がディスクパックです。

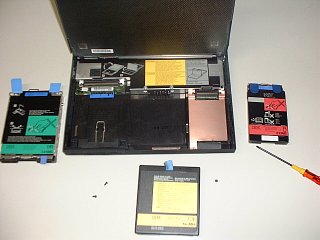

オプション類を取り出した図です。バッテリーはネジ留めされています。

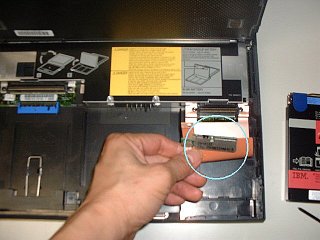

ディスクパックの下に有るカバーの裏に電池らしきものが
あります。
FDDです。SONY製です。
同じく、正面から見た図です。
底部です。左側に入っていたメモリ装着用のドーターボードを
その隣に向きを逆にしておいています。
ドーターボードと88pin DIMMです。32+16で使っていました。
底部のメモリスロットを空けたところです。ドーターボードが
裏向きに入っています。
メモリスロット部の蓋のあけかたは白くちゃ苦SY区したところを
スライドさせて開けるような感じだったと思います。ちょっとてこず
ったのを覚えています。
