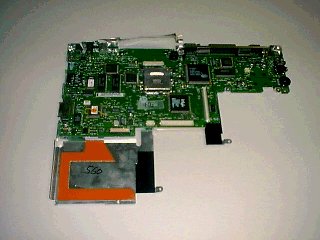

手前側がHDD部のようです。真中の四角がCPU、その手前が
チップセット、CPUの右隣の四角はCirrusLogicとあるのでPC
MCIAコントローラーです。ビデオチップや残りのチップセットは
この裏面にあります。
2000/10/29作成
某オフ会で引き取ったTP560のシステムボードです。
TP560自体はまだ現役で動いているので、回収してから
画像を撮りたいと思います。とりあえずはシステムボード
の紹介といきましょう。TP560の詳細は ここ
TP560はウルトラスリムを定着させた名機です。広い画面と
快適なキーボード、換装し易いHDDなどビジネス、プライベート
両面でフル活用できる能力を持っていました。

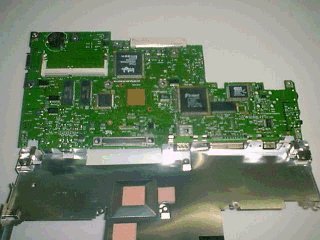

手前側がHDD部のようです。真中の四角がCPU、その手前が
チップセット、CPUの右隣の四角はCirrusLogicとあるのでPC
MCIAコントローラーです。ビデオチップや残りのチップセットは
この裏面にあります。

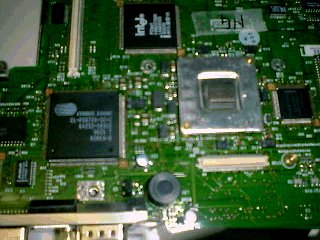

CPU部のクローズアップです。右の銀色のものがCPUです。
システムボードの裏側です。底面にあるDIMMソケットが左に
あります。隣がチップセット、真中の四角がビデオチップ、右側
が音源チップです。

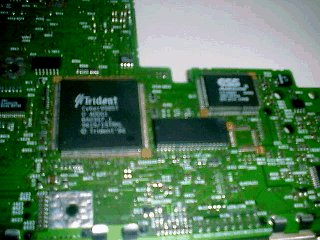

クローズアップです。ビデオチップにはTrident
Cyber9385T、
オーディオチップにはESS AudioDrive ES1688Fの表記が
あります。カタログ上はTP560はCyber9382だったと思います
が、このマザーの写真はDOS/Vマガジンで見たことがあって
それではCyber9385でした。ドライバは両者共通なので、実
害はないのかもしれませんが。
