全景です。印刷するときはキーボードの下から用紙が
背部に抜けるような形になります。

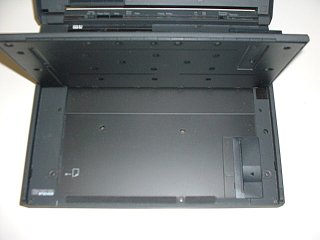

キーボードを上げたところです。
拡大図です。
キーボードです。
左側面です。PC CARDスロットです。TypeIIIにも対応しています。
背面です。電源スイッチは背面上部にあります。
右側面です。FDDです。
ペーパーのハンドリングや印字に関するスイッチ部です。液晶ディス
プレイはこの部分を外して動きますので、液晶ディスプレイが上がっ
ている場合では、液晶ディスプレイの手前にこの部分があります。

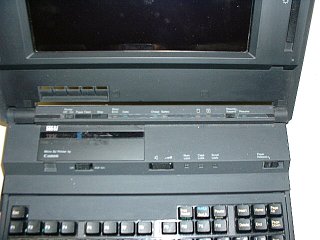

上からみたところです。手前左にはCANONのロゴが右側のIBMの
ロゴと並んで表示されています。共同開発品の所以ですね。
ペーパーハンドリングやインクの操作に関するインジケーターやLED、
スイッチ等が並んでいます。キーボードの左上にあるのがインクジェット
プリンターのヘッドがある部分です。
インクジェットプリンター部のカバーを外したところです。
底面です。左に出ているのがTP330と共通のディスクパックです。
その上にあるのはカバーとネジです。上左はメモリソケット部のカバ
ー、上右はバッテリの形をしたダミーです。
機種専用の8MB SIMMです。CPUが16MBまでしか管理できない
タイプなので公式には標準4MB+増設8MBの12MBが最大のメモリ
搭載量です。非公式には16MBまでの認識を確認している例があり
ます。
メモリソケット部のクローズアップです。左に有るのは数値演算プロセッサ
(コプロ)ソケットに装着された387SX互換品です。
