TP360/75xのHDD換装

2000/11/06作成　2001/06/25更新

画像が無い場合は
　http://isweb41.infoseek.co.jp/computer/kuextu/300/360_h.htm
　　No.25　2000/11/06　TP360/75xのHDD換装　(TP370Cを含む)
　　　を参照してください


【関連リンク】
TP360C/Cs/CE/CSE　TP360P/PE　TP370C　
TP750C/Cs　TP755C　TP755CE/CD　TP755CX
HDD換装レポート　　コラムのHDD関係
DiskManager2000の使い方

TP360シリーズ、TP370C、TP750C/Cs,75xシリーズ共通の
ディスクパックのHDDの換装についての資料です。BIOSだまし
ツールを使わない場合は8GB未満と言うことで、通常は厚さ12
.5mm以下で容量6.4GBまでのものを使います。8GBを超える
HDDでは、装着すると起動できなくなる可能性もありますので、
リスク度は高いと思います。

秋葉原でジャンクで売られていることもありますので、そういうの
を入手して2つ目、3つ目とすることも可能でしょう。

当時ついていたIBMのHDDのMaster/Slaveが現在と逆の、ショー
トでMasterとなっていたので、最近のIBMのHDDを装着するときは
Master/Slaveが誤認識されないよう、HDDのMaster/Slaveのピン
を折る必要があります。将来Slaveに使う必要が無ければ2列(4本)
とも折ってもいいでしょう。逆にディスクパックのコネクタを壊して、M
aster/Slaveのピンにかからないようにする、という手も可能です。

画像館へ
トップページへ

ディスクパックです。奥の下側にシステムボードへのコネクタがあり
ます。



シールに隠されたネジを露出させ、ネジを外します。ワッシャーが
ネジ穴の下にありますので、ネジを外した時に無くさないよう注意
してください。ネジは円の印の中にあります。



プラスティックのケースは、爪の噛み合わせで上側と下側が固定
されています。結構固いので、先の薄いマイナスドライバー等で
こじあけます。上の図では隙間にドライバーを挿しこんでいるところ
です。上下がどういう風にかみ合っているか考えて、ドライバーを
挿入する位置を決めてください。



片面の噛み合わせを外したところです。



片面が開いたら、結構力を入れて上へ剥きます。

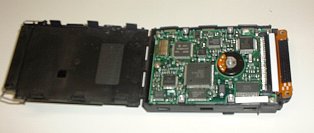

両サイドを外したところです。



完全にバラすと上のようになります。



HDDを取り出します。これも力がいる場合がありますが、基本
的にはネジ留めされていないので取れるはずです。



取り出したHDDを正面から見た図です。



テープを剥がします。



HDDからコネクタを外します。Master/Slaveの2列まで
コネクタに入る事が判るといいのですが。画面左側の
2列のピンです。



HDDのタイプを調べて、必要に応じてピンを折ってください。
この後は、逆の手順でディスクパックを組み立てていきます。

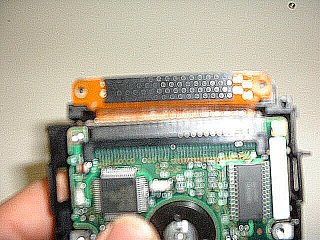

HDDのコネクタから出ているケーブルのネジ穴と、ケース側の
ネジ穴とを合わせてネジ留めします。ケース側にはワッシャー
をはめておいて。反対側からネジを締めます。



上の画像を下から見た画像です。円の印の中にワッシャーが
はめています。

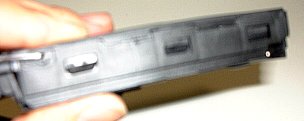

噛み合わせは結構力を入れて合わせていきます。



押さえつけているところです。



できあがったディスクパックを装着して終了です。
