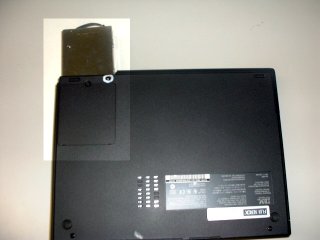

底面です。右側の白で着色した円印の位置のネジを外して、
HDD収納部の蓋を少しずらした状態です。
HDDを取り出しているところです。ディスクパック形式で、引っ張り
出すための取っ手用の紐がついていますので、取り出しは簡単
です。
ディスクパックを取り出したところです。
ちょっと細部がみにくいのですが、コネクタは確か下半分に
あったはずです。ちょっとあやふやですので、ディスクパック
を装着するときは、一度中を確認してください。
ディスクパックです。前に接続用コネクター、上下からHDDにかぶ
せる形をとっています。HDDはネジで固定されておらず、カバーの
組み立ては両面テープが使われていました。このディスクパックは
既に以前、中を換装しているので、オリジナルの状態は判りません。

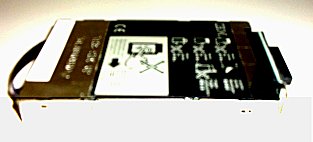

正面からみたディスクパックです。
先の細いマイナスドライバーで上下のカバーの噛み合わせ部を
狙って少しこじ開けます。力がいるかもしれません。
ドライバーでこじあけて少し隙間が開いたら指で押し上げます。

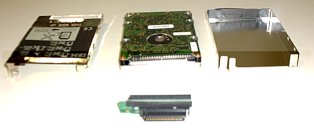

ディスクパックを構成するパーツを並べてみたところです。
各パーツを正面から見た図です。HDDの上下の位置(腹が上)
コネクタの取りつけ位置等、注意が必要です。
コネクター部のクローズアップです。Master/Slaveの
端2列がコネクタからはみ出しています。また本体に
接続するコネクタ部分は、＿|~~~~といった形になって
いるのに注意してください。
ディスクパック背部の紐の噛み合わせです。紐がある
方が内側になり、外側にくるカバーの隙間から外に出
します。
不鮮明ですが、ディスクパックの正面です。上が広い台形に
なっています。ただ、本体に装着するときは、マシンをひっくり
返しているので、中でどうなっているかが定かでありません。
この状態で突っ込めばいいのか、上下ひっくり返すのかが
記憶だけではあやふやなので、作業をする時は注意してください。
ディスクパックを装着します。ディスクパックのコネクタの位置と
本体側の位置を必ず確認して装着してください。入らないと思っ
た時は無理に押し込まず、一度取り出して、上下の向きを確認
してください。
スライド式のふたを閉めて、ネジで留めれば完了です。
