ところにあるネジも外す必要があります。全体的に色々な長さのネジがある
ので、できるだけどこにどういうネジがあるか記録しながらやった方がいいと
思います。
ネジを外した後はディスプレイを上にズボッと引っこ抜きます。無理にやるとデ
ィスプレイのフレキシブルケーブルが切れるので慎重にやってください。
画像はそれが済んでディスプレイを寝かしたところから撮っています。
ちょっと説明し辛いので画像を見るだけで想像してみてください。ホント
不器用な人間には難易度大です。

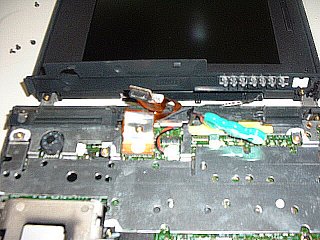

ディスプレイ手前の金具、ケーブルの取り回しが複雑です。
正直言って音を上げました。

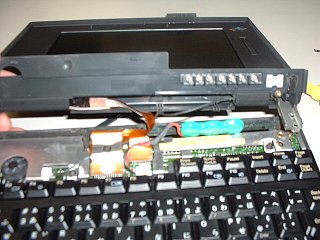

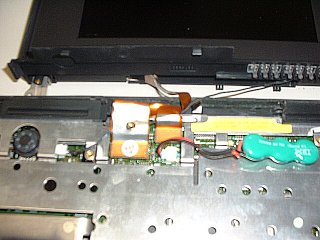

CMOS用の電池(薄緑)は液晶ディスプレイの中に最終的には収納される
ようです。液晶の手前に電池を立てて固定するステーがあります。

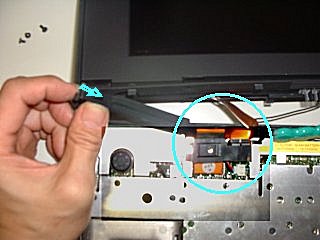

矢印の部分の黒いプラスチックパーツも据付が面倒でした。

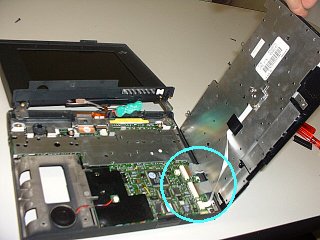

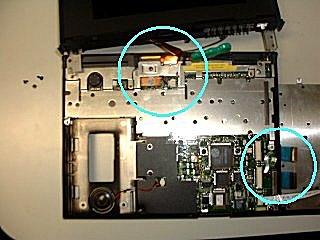

上の円印の個所に注意してください。また右手の円印はキーボードの
ケーブル2本がすぐに外れてしまいます。組み立てるときに再度はめ直
す必要がありますが、これもなかなか面倒です。ロックを外してはめ込
んでロックするという感じでやります。

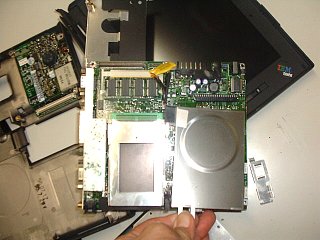

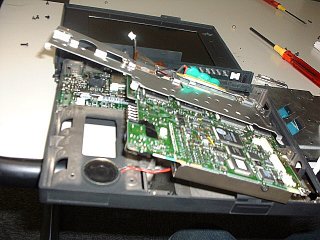

力を入れてシステムボードを外しているところです。

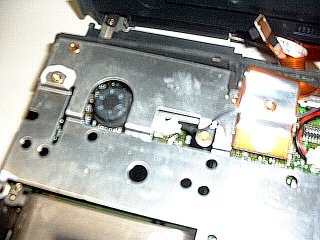

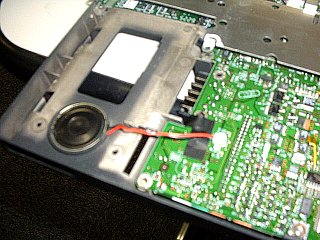

丸い円形の盛りあがりがあるところがHDDが収まっているケースです。

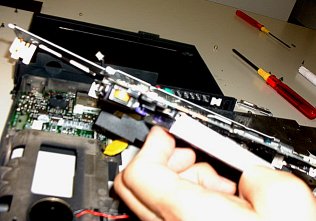

ケースのレールをスライドさせてHDDを取り出します。右は少しマイナスドラ
イバーで上のステーを浮かしてやってHDDをスライドさせます。

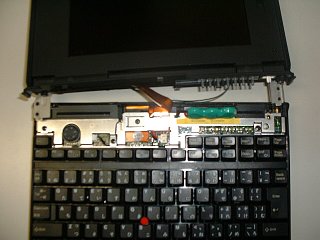

何とか組み立てて電源を入れたところです。でもキーボードケーブルの
接続がうまくいってなくて、キーボードが使えない状態です。
