PS/55 5521-Y1B (ビデオカード)
2002/03/28作成
5521Yは最後のPS/55だっただけに、JDOSが使えないDOS/V専用
モデルとしてSVGA(CirrusLogic CLGD-542x)のモデルも用意されました。
私の会社ではJDOS以外は不要だったので、日本語ディスプレイアダ
プター(DA-J)のノンインターレース版(DA-J(NI))搭載のモデルしか
買いませんでした。PS/55はフォントROMを搭載したハードウェアに
よる日本語化を行っていたマシンです。
DOS/Vと対立したPC-9801と同じ方式です。しかしDOS/Vもモードを
切りかえる(Switchする)ことでDOS/V+Windows 3.xを1024×768の
高解像度で使用することが出来ました。
03.HDD,FDD
05.キーボード
Index
上蓋を外した状態です。拡張スロットは左側にあります。ビデオカード
(ディスプレイ・アダプター)は専用のスロットに装着する必要があります。
上左の一番下の長いカードがビデオカードです。
上が5521Y1B/5551L1Cに搭載されたDA-J(NI)です。
ノン・インターレース仕様です。
下は5551L0Cに搭載されたインターレースのものです。
以前のモデルは純正ディスプレイでないとまともに動作しない
事が多かったです。周波数が未対応というのが大きな原因
ですが、チラツキが防ぐための長残光(?とインターレースと
いうのが純正のディスプレイです。
http://yougo.ascii24.com/gh/01/000187.html
ASCII24 - アスキー デジタル用語辞典 - インターレース
ノン・インターレース対応です。
インターレース仕様です。
裏面と背面の表示です。
各スロットで微妙にコネクタのピン数が位置がずれているのが
判ると良いのですが。右はカードを受けるガイドです。
一番下のスロット以外ではディスプレイアダプターは使用できません。
誤装着できないようになっています。
左が3270COAX(同軸接続)ボード、右が10Base-Tの純正LANカードです。
ライザーカードの反対側にも2枚のカードを装着できました。コン
パクトなケースの割には拡張性がありました。もっともIRQの自
動調整にも限界があるので、バッティングの問題で何枚もカード
を装着できる訳ではありません。

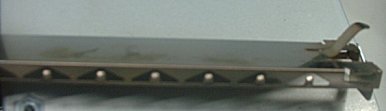

スロット金具もアルミ製の穴抜き加工がされた高価なものが
使用されていました。
